產品概述
　　電源連接器是一款高密度、非防水車載連接器，專為新能源汽車電池包及中控娛樂系統設計。該連接器以其高可靠性、優異的電氣性能和靈活配置，廣泛應用于新能源汽車的電池管理系統（BMS）及其他高密度電氣連接場景。

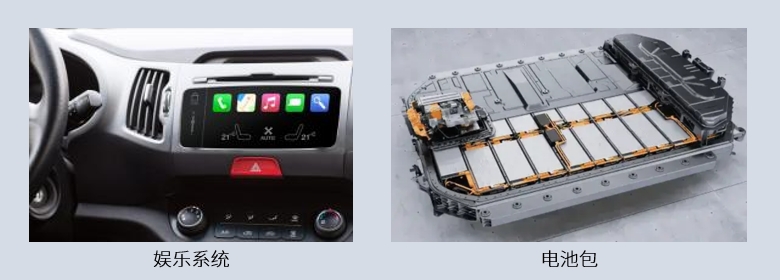

應用場景
電源連接器主要應用于新能源汽車電池包和中控娛樂系統，具體場景包括：
?電池管理系統（BMS）：用于電池組之間的信號傳輸和電源連接。
?高壓配電系統：在電池包與電機控制器、充電機等高壓部件之間提供可靠的電氣連接。
?車載電子設備：適用于需要高密度連接的電子控制單元（ECU）和其他車載電子設備。
?車載中控娛樂系統：適用于中控娛樂系統和提供各種規格電源連接器，及滿足客戶定制化等需求。

產品功能
?高密度設計：電源連接器采用緊湊型設計，支持多PIN位配置，滿足不同客戶的需求。
?高可靠性：具備優異的抗震、抗沖擊性能，適用于嚴苛的車載環境。
?電氣性能優異：低接觸電阻，高電流承載能力，確保穩定的電氣連接。
?易插拔設計：人性化的插拔設計，方便安裝和維護。
?多種PIN位選擇：提供多種PIN位配置（如8PIN、12PIN、16PIN、20PIN、24PIN、28PIN、32PIN、36PIN、40PIN等）， 滿足不同應用需求。

測試要求
為確保電源連接器在新能源汽車電池包及中控娛樂系統中的可靠性和安全性，產品需通過以下測試：
1.電氣性能測試：
電流：3A
接觸電阻測試：30m? Max.確保低接觸電阻，減少能量損耗。
絕緣電阻測試：1000M?驗證絕緣性能，防止短路。
耐電壓測試：500V AC無擊穿，確保在高電壓環境下的安全性。
2.機械性能測試：
插拔力測試：插入力75N Max，拔出力75N Min。驗證插拔的順暢性和耐久性。
誤插功能:150N Min.防止不同扣位插入。
振動測試：模擬車載環境，確?？拐鹦阅堋?br/>沖擊測試：驗證連接器在極端條件下的可靠性。
跌落測試：驗證模擬產品在運輸、使用過程中可能遇到的跌落情況，以檢測產品的抗沖擊能力。
3.環境測試：
冷熱沖擊：驗證產品在快速溫度變化條件下的性能和可靠性。
高低溫循環測試：確保在極端溫度下的性能穩定。
濕熱測試：驗證在高濕度環境下的可靠性。
鹽霧測試：測試耐腐蝕性能，適用于沿海或高鹽環境。
沾錫性：測試PCB板在焊接過程中對焊錫的潤濕能力和附著力。

產品優勢
為確保電源連接器在新能源汽車電池包及中控娛樂系統中的可靠性和安全性，產品需通過以下測試：
◆靈活配置：多種PIN位選擇，滿足不同客戶需求。
◆高可靠性：通過嚴格的測試標準，確保在嚴苛環境下的穩定運行。
◆易于安裝：人性化設計，簡化安裝和維護流程。
◆廣泛應用：適用于新能源汽車電池包及中控娛樂系統及其他高密度連接場景。

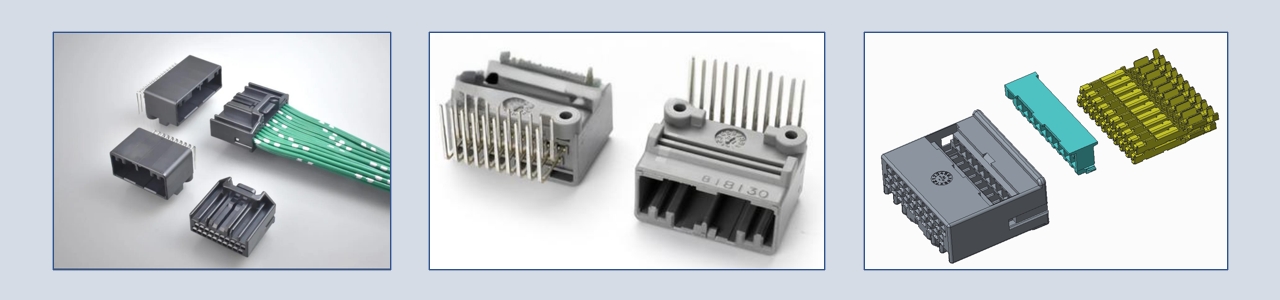

產品圖片
電源連接器的外觀圖、內部結構圖及安裝示意圖。

總結
電源連接器憑借其高密度設計、優異的電氣性能和靈活的配置，成為新能源汽車電池包、中控娛樂及其他高密度連接場景的理想選擇。通過嚴格的測試標準，確保其在嚴苛環境下的可靠性和安全性，為客戶提供高效、穩定的電氣連接解決方案。
